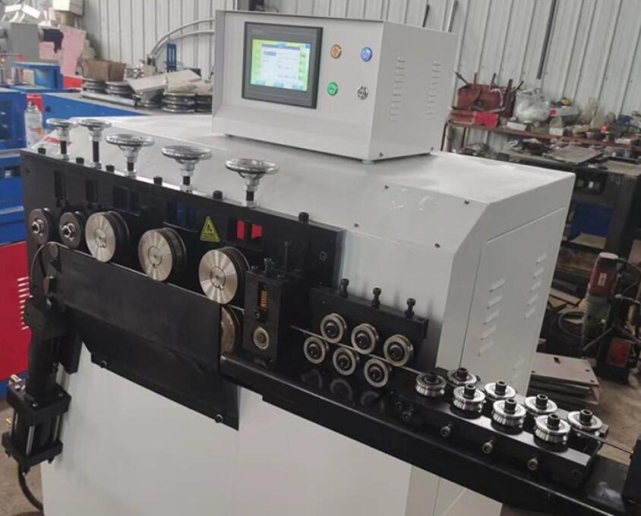

數控打圈機簡介
數控打圈機，也稱為數控彎箍機、數控箍筋機或數控彎圈機，是一種利用數字控制系統(如PLC、專用控制器或PC-based控制系統)對金屬線材(如鋼筋、鋼絲、鐵絲等)進行自動化彎曲、成形加工的專用設備。它通過預設的程序，精確控制送線長度、彎曲角度和旋轉方向，能夠高效、精準地將線材加工成各種規格的圓形、方形、橢圓形、多邊形以及其他復雜形狀的圈環產品。數控打圈機廣泛應用于建筑、金屬制品、五金加工、汽車零部件、家電、工藝品等多個行業，是現代線材加工中不可或缺的自動化設備。
核心功能：
送線： 將線材按預設長度精確送入彎曲機構。通常由伺服電機驅動送線輪，實現高精度送線。

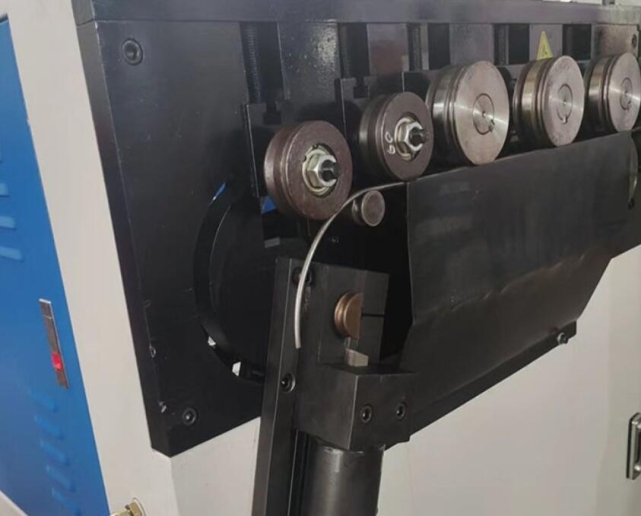

彎曲： 對送入的線材進行角度彎曲，形成所需形狀。由伺服電機驅動彎曲臂和彎曲模具，配合彎曲中心軸實現各種角度的彎曲。
切斷： 當線材彎曲成形達到預設長度或數量后，由液壓或氣動切斷機構自動切斷線材。
計數： 自動統計加工完成的圈環數量，便于生產管理和批次控制。
急停保護： 設備配備急停按鈕和安全防護裝置，確保操作人員和設備安全。
數控打圈機適用范圍
數控打圈機的適用范圍非常廣泛，主要包括：
建筑工程：
加工各種規格的箍筋(如圓形箍筋、矩形箍筋、多邊形箍筋)。
制作螺旋筋、拉結筋、預應力錨具等。
金屬制品行業：
生產各種金屬彈簧(如壓縮彈簧、拉伸彈簧、扭轉彈簧)的初坯或成形。
制造金屬掛鉤、吊環、U型螺栓、鏈條環節、閉合環等。
加工鐵絲工藝品部件、家居金屬飾品。
五金加工行業：
生產各種規格的墊圈、擋圈、卡簧、開口銷等。
制造電器元件中的金屬固定環、連接件。
汽車零部件行業：
加工汽車座椅骨架彈簧、減震器彈簧、剎車線導向環等。
制造汽車管路的固定卡箍、線束保護套的金屬環等。
家電制造行業：
生產洗衣機、冰箱等家電中的固定支架、彈簧件、緊固環等。

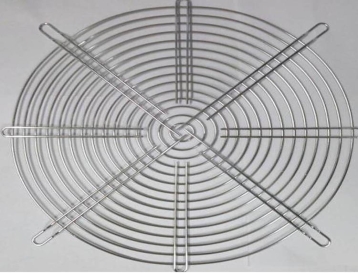

制作風扇防護網、加熱器支撐圈等。
倉儲物流行業：
生產托盤用金屬防護角、倉儲籠的連接環等。
數控打圈機結構優勢
數控打圈機相較于傳統手工打圈或機械式打圈機，具有以下顯著優勢：
高精度與高一致性： 采用數控系統，精確控制送線長度和彎曲角度，加工出的產品尺寸精度高，一致性好，能有效避免人工操作誤差。
高效率與自動化： 全自動化生產過程，無需人工干預(除上下料)，顯著提高生產效率，降低勞動強度。一人可看管多臺設備。
編程靈活，適應性強： 可通過編程快速切換不同產品的加工參數，適合多品種、小批量以及大批量生產，能應對各種復雜形狀的加工需求。
節省材料，降低成本： 高精度的長度控制和優化的彎曲路徑，能最大限度減少材料浪費。自動化生產也降低了人力成本。

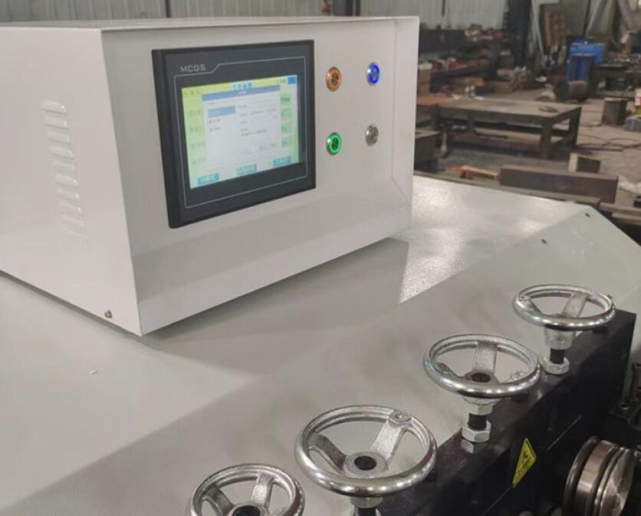

操作簡便，降低對工人技能依賴： 現代數控系統通常采用觸摸屏界面，圖形化編程，操作簡單易懂，普通工人經過短期培訓即可上崗。
提高產品質量，增強市場競爭力： 高質量的成形產品能提升下游產品的整體品質，增強企業市場競爭力。
安全性能好： 設備通常配備完善的安全防護裝置，如急停按鈕、防護罩等，降低操作風險。
生產數據可追溯： 部分先進的數控系統具備數據存儲和導出功能，可記錄生產參數和數量，便于質量追溯和生產管理。
減少人為誤差和廢品率： 自動化的穩定加工減少了因人為因素導致的產品不良。
升級潛力大： 許多數控系統支持遠程升級和功能擴展，能適應不斷發展的生產需求。
數控打圈機作為一種高效、精準、靈活的線材加工設備，已在眾多行業得到廣泛應用。其在提升生產效率、保證產品質量、降低生產成本等方面的優勢，使其成為現代制造業實現自動化和智能化升級的重要選擇。在選擇數控打圈機時，企業應結合自身的加工需求(如線材類型、規格、產品形狀、產量等)和預算，綜合考慮設備的性能、參數、品牌、售后服務等因素。
數控打圈機參數
數控打圈機核心技術參數清單
一、加工能力參數
線徑范圍 — 設備所能加工線材的直徑范圍(單線徑或多線徑可選)
常見范圍：Φ2mm-Φ10mm、Φ4mm-Φ12mm、Φ6mm-Φ16mm
最大彎曲直徑 — 設備能夠加工的最大圓形圈環外徑
常見規格：Φ300mm、Φ500mm、Φ1000mm
彎曲角度范圍 — 彎曲臂最大旋轉角度，通常支持正反雙向彎曲
常見范圍：0°-180°(可編程，部分機型可達360°以上)
二、運動性能參數
送線長度/速度 — 單次最大送線長度及送線速度
送線長度：最大10000mm
送線速度：30-60m/min
彎曲速度 — 彎曲臂旋轉速度，直接影響生產效率
常見范圍：30-100次/分鐘(視工件形狀和線徑而定)
三、控制系統參數
控制系統 — 核心控制單元類型
常見配置：西門子PLC、三菱PLC、專用數控系統、7寸/10寸觸摸屏
電機類型與功率 — 驅動電機配置(伺服電機精度更高)
典型配置：送線伺服電機1.5kW + 彎曲伺服電機2.2kW
四、切斷與輔助功能
切斷方式/能力 — 線材切斷方式及切斷力
液壓切斷： 通常在 ?40 kN 至 120 kN? 范圍內
氣動剪切：響應速度快
五、安裝環境參數
外形尺寸（長×寬×高） — 設備占地空間
典型尺寸：2000mm×1200mm×1500mm
重量 — 設備凈重，影響運輸與安裝
常見范圍：800kg-1500kg
電源要求 — 工作電壓及頻率
標準配置：三相380V 50Hz
氣壓要求 — 氣動元件所需氣源壓力(如有)
標準范圍：0.6-0.8MPa
六、精度與效率參數
加工精度 — 送線長度精度與彎曲角度精度
送線精度：±1mm
彎曲角度精度：±1°
生產能力 — 特定條件下的單位時間產量
參考數據：Φ6mm圓箍約1200-1500個/小時

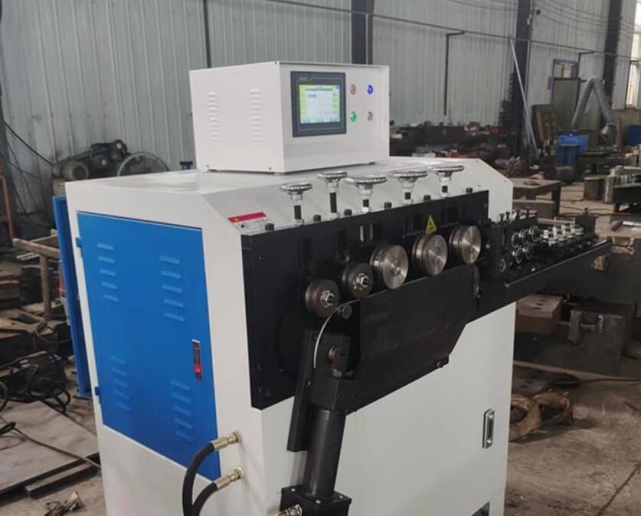

數控打圈機部分用戶現場
